Unsichtbares High-End-Stereo
Systembeispiel · Wohnraum
High-End-Stereo im Wohnraum
Zwei 6280 reference pro spielen links und rechts. Zwei unsichtbare Subwoofer ergänzen den Tiefbass. Alle vier verschwinden in der fertigen Wand.
Das System im KatalogRaumbild, Stückliste und Kanalbelegung · S. 10–11Der cs-2000dsp4 versorgt jedes der vier Panels über einen eigenen Kanal.
Wie sitzen die Panels im Mauerwerk?
Der installation frame (backbox) 6280 wird mit montierter Blindplatte eingemessen. Die OBO-Kabeltülle sitzt seitlich auf halber Höhe, beim 80 cm hohen Rahmen also bei 40 cm. Der gesamte Rahmen wird mit der Blindplatte auf die spätere Wandoberfläche ausgerichtet. Die Einbautiefe ist so gewählt, dass später auf dem Lautsprecherpanel insgesamt höchstens 2 mm Spachtelmasse liegen.
Seitlich bleiben zwischen installation frame (backbox) und Mauerwerk 20 mm zum Ausschäumen. Erst die Tiefe einstellen und die Richtlatten fixieren, dann ausschäumen. Ausgehärtete Überstände bündig abschneiden. Falls die Einbausituation zusätzliche Rahmendübel erfordert, werden sie nach dem Aushärten gesetzt.
Die mindestens 75 mm breite Glasfaser-Rissbrücke überspannt bei diesem Mauerwerksdetail den Schaumrand und bindet auf beiden Seiten in das Spachtelbett ein.
Für die Panelbefestigung sind zwei Maße wichtig. Der Schraubenkopf sitzt 1–2 mm unter der Oberfläche. Beim installation frame (backbox) darf die Holzschraube maximal 15–16 mm in das 18 mm starke Siebdrucksperrholz eindringen. Die Gesamtlänge entsprechend dem tatsächlichen Schichtaufbau wählen. Der Film zeigt eine Schraube von ca. 40 mm als Beispiel.
Zum Einbau-AssistentenSystembeispiel · Restaurant
Musik an jedem Tisch
Beim cerasonar SMART COVERAGE S MAX spielen acht 1520 fit im Gastraum dasselbe Monosignal. Der cs-150smart2 übernimmt Streaming und Verstärkung für alle acht Lautsprecher.
Restaurant planenSetvarianten für Gastraum, Bar und TerrasseJe vier 1520 fit in der 12-Ω-Systemausführung liegen parallel an einem Kanal. Der cs-150smart2 arbeitet mit 3 Ω je Kanal und dem abgestimmten Smart-Coverage-Preset mit Limiter.
Systembeispiel · Holz & Furnier
Klang hinter Holzfurnier
Zwei 4062 reference pro spielen durch die geschlossenen Fronten des Sideboards. Der architect sub sitzt im Möbel und führt den Bass über einen Schlauch zur Unterseite. Zwischen Auslass und Boden bleibt Platz.
Das Sideboard im KatalogMöbelansicht und Systemaufbau · S. 8–9
2 × 4062 reference proLautsprecher- 1 × architect subMöbeleinbau · Subwoofer
- 1 × cs-500dsp4 v2DSP-Verstärker
Lautsprecherpositionen, Ausfräsungen und den freien Bassauslass plant der Schreiner vor der Fertigung der Fronten.
Was brauchen Schreinerei und Integrator?

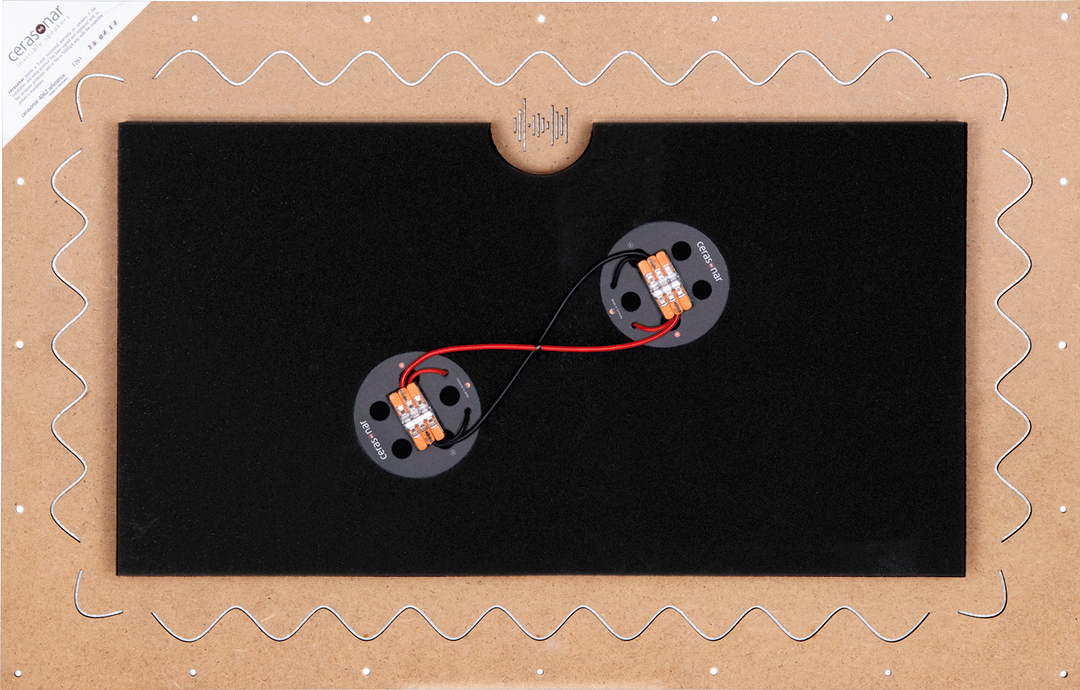

Für die Fronten. Der 4062 reference pro in der Holzausführung sitzt hinter dem Furnier in einer CNC-gefrästen Tasche. Die Zeichnung des Panels bestimmt die Fräsung. Rundum bleiben etwa 1–1,5 mm Montagespiel. Das rückseitige Halteset sichert das verklebte Panel.
Für den Klang. Das Wood-Preset im cs-500dsp4 v2 ist auf das Abstrahlen durch die Front abgestimmt. Den Bassauslass schon bei der Sockelplanung mitzeichnen, damit er später frei in den Raum mündet.
Zur Montageanleitung für Holz und FurnierSystembeispiel · Multiroom
Drei Zonen unter einer Decke
In Küche, Essbereich und Wohnzimmer spielt je ein Paar 4080 ultimate bündig in der Gipskartondecke. Jede Zone hat einen eigenen cs-150smart2.
- Küche & Essplatz
- Musik getrennt wählen oder beide Zonen in der App gruppieren.
- Wohnen / TV
- Der Fernsehton kommt über HDMI ARC (PCM) zum Verstärker im Wohnbereich. Die Musik in den anderen Zonen kann weiterspielen.
- 6 × 4080 ultimateUnsichtbarer Deckenlautsprecher
3 × cs-150smart2Streaming-Verstärker · je einer pro Zone
Die sechs Lautsprecher und drei Verstärker bilden das gesamte Wohnungsbeispiel. Pro Zone spielt ein Stereopaar mit dem passenden Werks-Preset.
Deckenaufbau je Lautsprecher
Jeder 4080 ultimate sitzt in einem installation frame (backbox) 4080. Vier M8-Gewindestangen tragen den Rahmen über das drywall ceiling anti-vibration kit direkt an der Betondecke. Die vier elastischen Dämpfersätze reduzieren die Übertragung von Körperschall. Das drywall ceiling kit 4080 bildet die Anschraubflächen für die Gipskartonplatten.

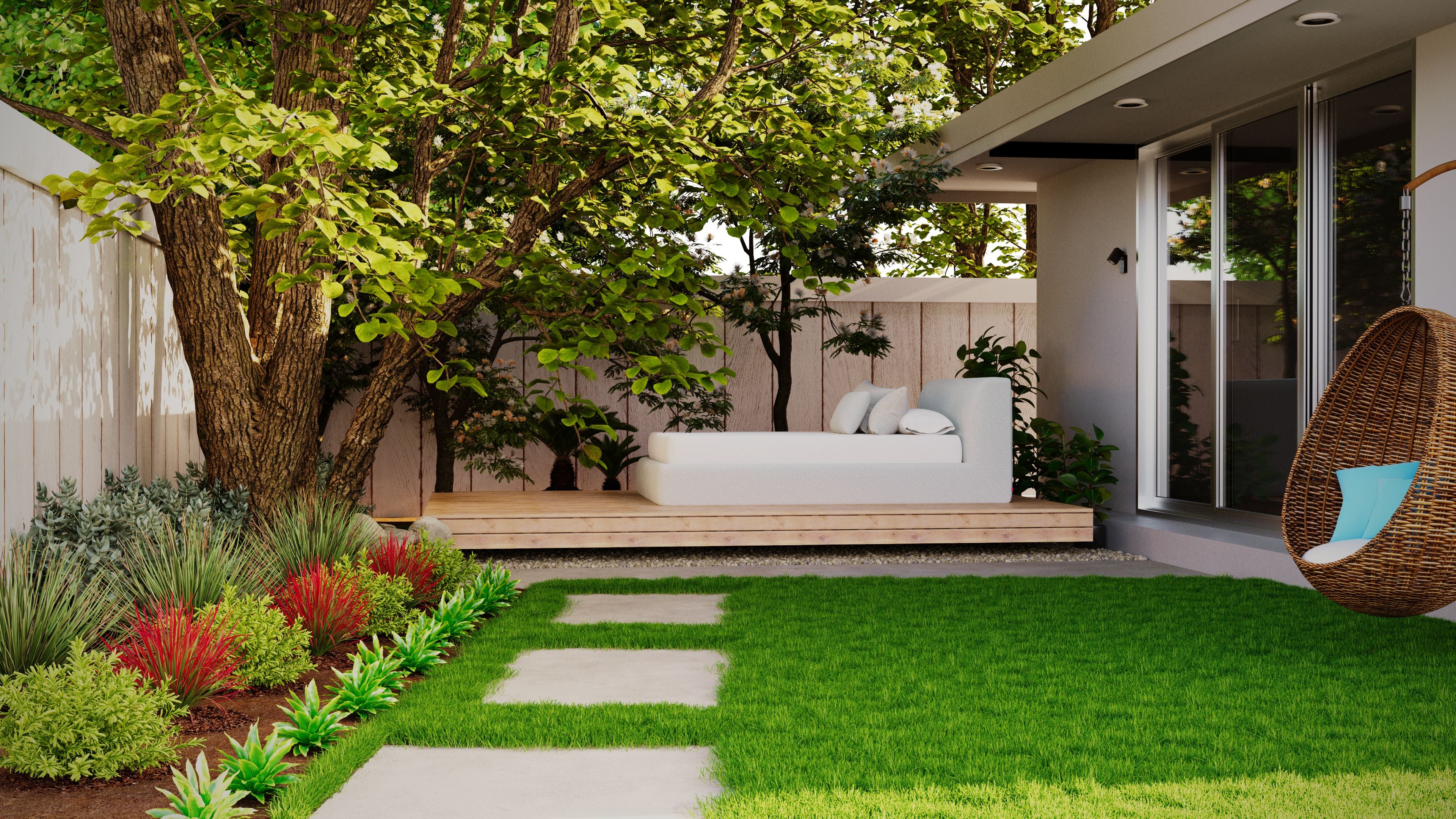

Systembeispiel · Terrasse
Outdoor-Stereo auf der Terrasse
Für diesen Sitzplatz spielen zwei concrete maxi als Stereopaar in der 8-Ohm-Ausführung. Der cs-150smart2 treibt jeden Lautsprecher über einen eigenen Kanal an. Wer ein kompakteres Gehäuse bevorzugt, findet mit dem concrete mini v2 die kleinere Variante. Im Titelbild sind beide Größen zu sehen.
Zum concrete maxiProdukt, Varianten und technische DatenFür das Stereopaar das Werks-Preset für den concrete maxi wählen. Hörabstand und Umgebungsgeräusche bestimmen den benötigten Pegel.

Wo wird
gehört?
Warum
cerasonar?
Wenn die Wand geschlossen ist, zählt jede Entscheidung, die vorher gefallen ist. Deshalb planen wir mit Ihnen Lautsprecher, Einbau und Verstärkung zusammen.
Technik von cerasonar

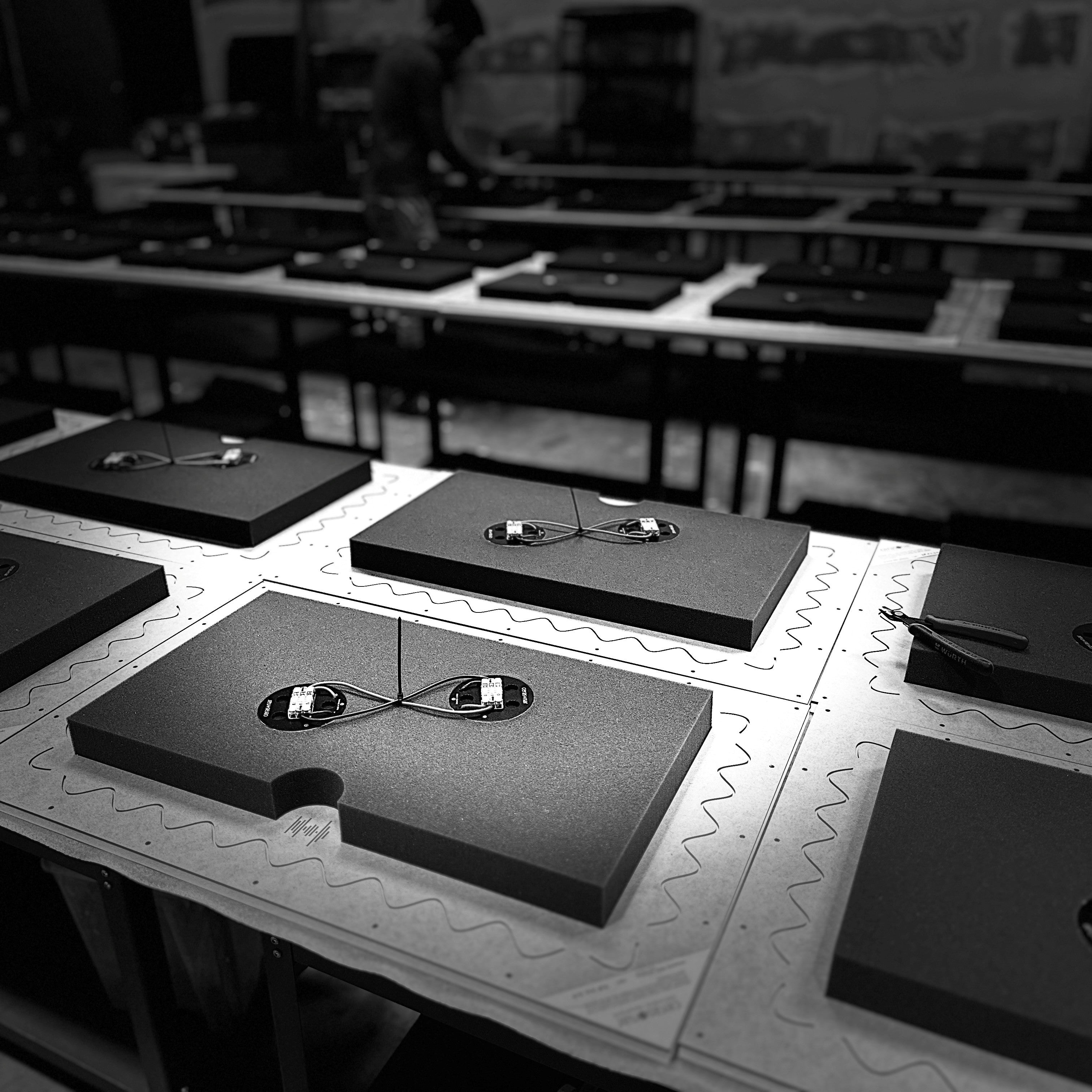

Handarbeit aus Worpswede
Seit 2011 entwickeln wir hier unsichtbare Lautsprecher und fertigen jedes Panel von Hand. Wer einen besonderen Wandaufbau plant, kann die Einbaufrage direkt mit unserer Entwicklung klären.

Eine Lösung für den Deckenaufbau
Für alle cerasonar Einbaulautsprecher ist eine körperschallentkoppelte Deckenmontage erhältlich. Beim gezeigten 4080 ultimate hängt der installation frame (backbox) an vier Gewindestangen. Die Elastomerpuffer im drywall ceiling anti-vibration kit reduzieren die Übertragung von Körperschall auf die Baukonstruktion.

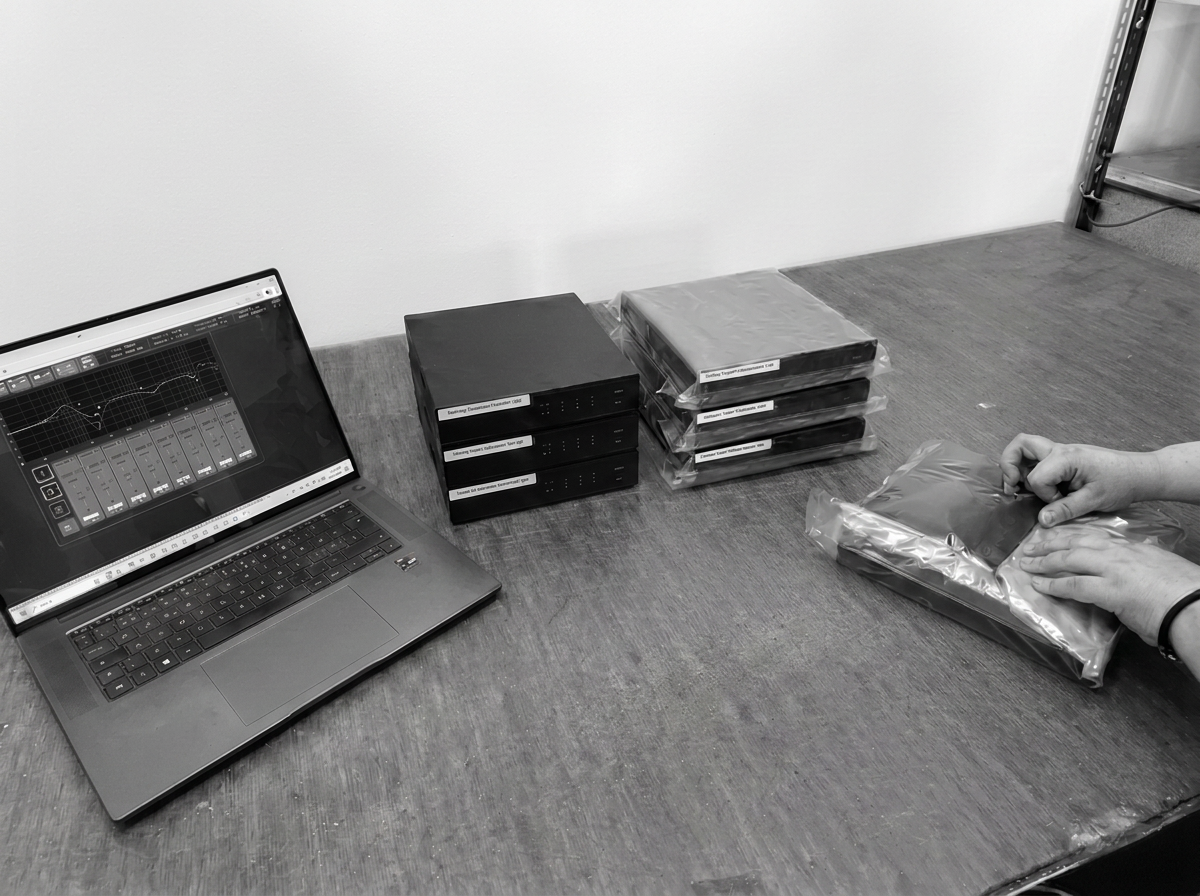

Vorbereitet für die Inbetriebnahme
Beim 6280-Stereosystem erhält jeder Lautsprecher und jeder Subwoofer einen eigenen Verstärkerkanal. Auf Wunsch liefern wir den cs-2000dsp4 mit den passenden DSP-Presets und beschriften die Kanäle für den Anschluss vor Ort.
Welche Oberfläche
ist geplant?
Beim unsichtbaren Lautsprecher schwingt die Paneloberfläche und gibt den Schall in den Raum ab. Wie das Panel eingebaut wird, hängt vom Wandaufbau und von der geplanten Oberfläche ab.



Unter Spachtel und Farbe.
Dieser 2525 fit sitzt in einer Gipskartonwand. Nach Montage und Hörprobe schließt die Spachtelung den Übergang zur Wand. Der abschließende Anstrich läuft über die gesamte Fläche.
Legen Sie Lautsprecherposition und Kabelweg fest, solange die Unterkonstruktion noch zugänglich ist.
Einbau im Trockenbau ansehenIn der Massivwand.
Der installation frame (backbox) sitzt in einer geplanten Nische. Mit Blindplatte und Montagelatten lässt sich die Vorderkante an der späteren Wandoberfläche ausrichten. Das Foto zeigt die befestigte Einheit mit abgenommener Blindplatte.
Prüfen Sie die Eignung der Wand und stimmen Sie Nischentiefe, Kabelzuführung und spätere Putzebene ab.
Montage im Mauerwerk ansehenHinter echtem Furnier.
Die Schreinerei fräst die Aufnahme von hinten in das Holzpaneel. Der Lautsprecher wird an die verbleibende dünne Materialschicht gekoppelt. Auf der Sichtseite läuft die Maserung durch.
Stimmen Sie Trägerplatte, Furnier und Reststärke mit der Schreinerei ab. An einem Muster lässt sich der geplante Aufbau probehören.
Einbaufilm für Furnier ansehenWas passt
in den Aufbau?
Schon im Vorentwurf grenzt der verfügbare Raum die Auswahl ein. Vergleichen Sie Gehäusemaße und Verstärkeranschlüsse der häufig geplanten Modelle. Die Modellnamen führen zur jeweiligen Produktseite.
| Modell und Anwendung | Breite × Höhe | Gerätetiefe |
|---|---|---|
| 1520 fit · 12 Ω Acht Lautsprecher im Restaurant mit SMART COVERAGE S MAX | 163 × 234 mm | 53,5 mm |
| 2525 fit Kompaktes Format für verteilte Musik | 253 × 289 mm | 53,5 mm |
| 4062 architect v2 Flacher Wand- und Deckenaufbau | 400 × 620 mm | 30 mm |
| 4062 reference pro Stereo in der Wand oder hinter Furnier¹ | 400 × 620 mm | 58,5 mm |

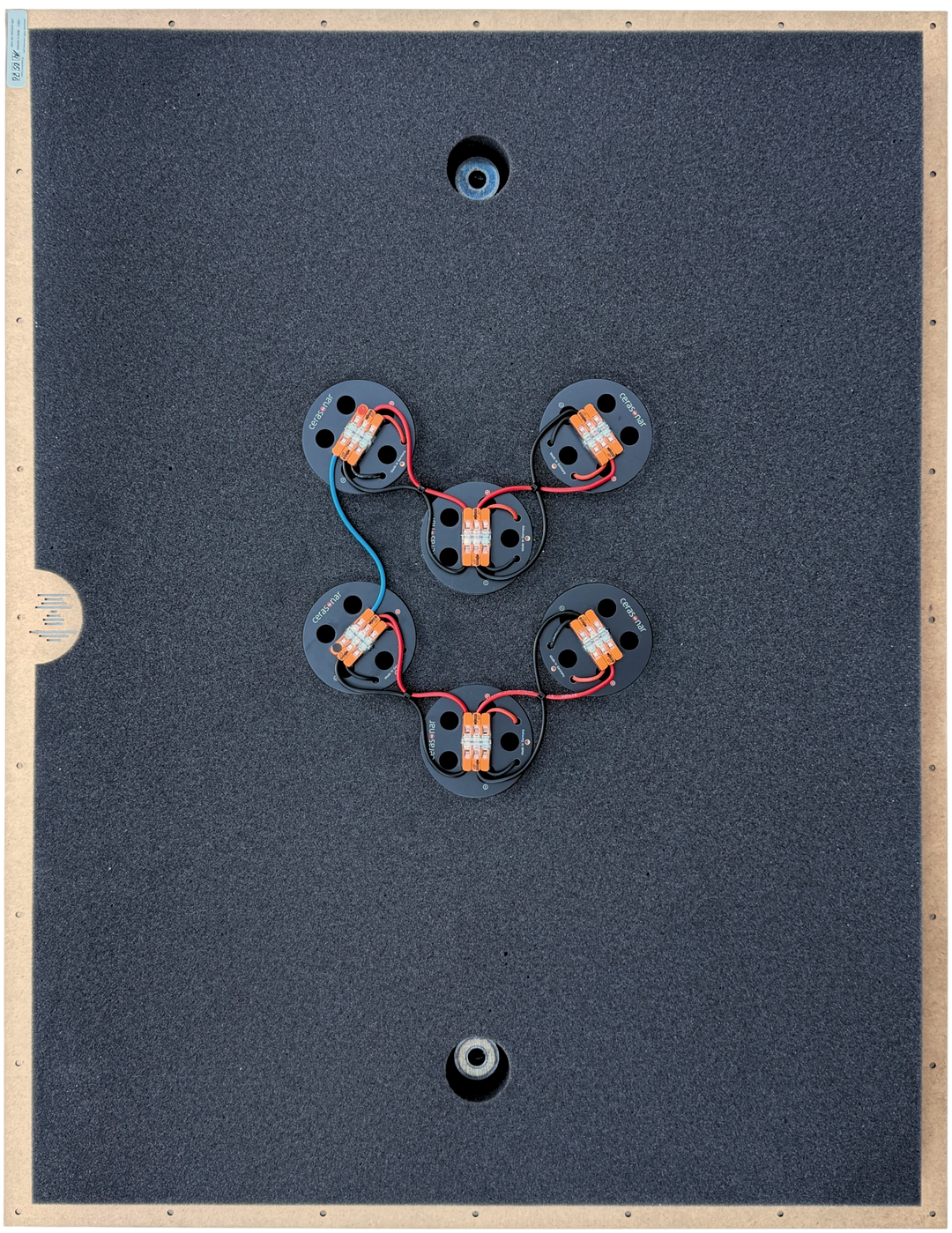

| 6280 reference pro Hauptlautsprecher für Stereo und Kino | 620 × 800 mm | 58,5 mm |

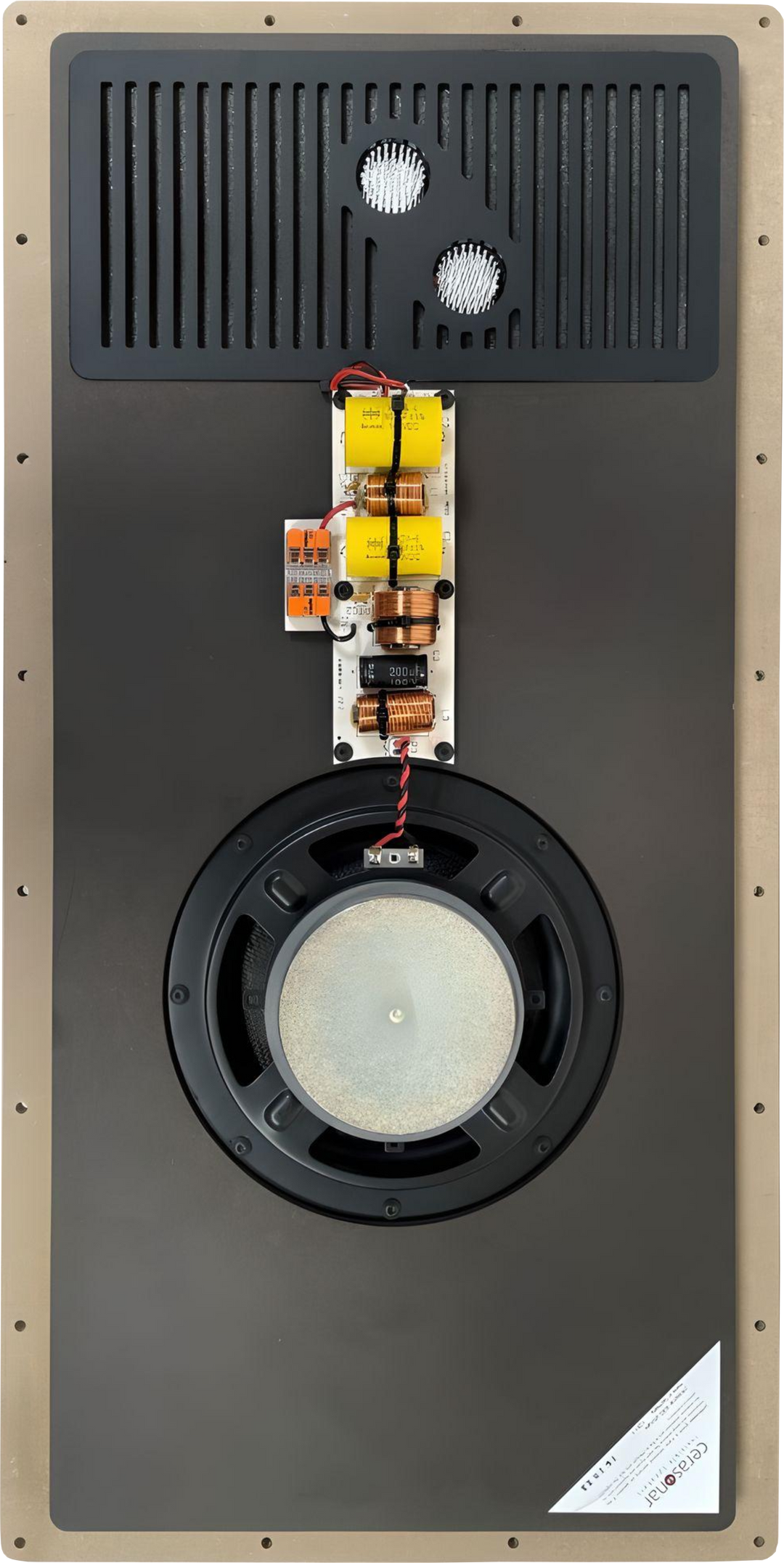

| 4080 ultimate Musikwiedergabe mit integriertem Tieftöner | 400 × 800 mm | 93 mm |
Die Gerätetiefe ist das Maß des Lautsprechers. Für den installation frame (backbox), die Anschlüsse und die Kabelführung zusätzlichen Platz einplanen. ¹ Für Furnier die zur Holzmontage vorbereitete Ausführung wählen.
Im Katalog vertiefen| Modell und Anwendung | Breite × Höhe | Gerätetiefe |
|---|---|---|
| architect sub Mit eigenem Gehäuse und separatem Auslass, auch für Möbel | 341 × 416 mm | 203 mm |
| 4080 sub Flächenbündiges Panel für Wand oder Decke | 400 × 800 mm | 93 mm |
| 6280 sub 12-Zoll-Subwoofer für Referenzstereo und Kino | 620 × 800 mm | 111,5 mm |
Beim architect sub Platz für Schlauch und Auslass vorsehen. Beim 6280 sub gehören auch die Verschaltung seiner zwei Schwingspulen und die Kanalbelegung zur Planung.
Im Katalog vertiefen| Modell und Quelle | Ausgänge | Leistung an 4 Ω |
|---|---|---|
| cs-150smart2 Streaming, TV über HDMI ARC (PCM) | 2 Kanäle | 2 × 75 W |
| cs-500dsp4 v2 Analoge Audioquelle, Steuerung über Netzwerk | 4 Kanäle | 4 × 125 W |
| cs-2000dsp4 Analoge Audioquelle oder Dante-Netzwerk | 4 Kanäle | 4 × 500 W |
Die Leistungsangaben gelten je Modell bei 4 Ω. Die angeschlossene Last, das Lautsprechermodell und sein Werks-DSP-Preset bestimmen die Auslegung jedes Kanals.
Im Katalog vertiefenKlang nach
Raum planen.
Eine Lobby braucht gleichmäßige Musik über viele Sitzplätze. Im Kino zählen Richtung, Dynamik und Tiefbass am Hörplatz. Wählen Sie den passenden Einstieg für Ihr Projekt.
Vom Entwurf
zur Übergabe.
Vier Absprachen machen aus einer Klangidee eine ausführbare Planung. So wissen Innenarchitektur, AV-Fachplanung und Ausbau, was sie einander übergeben.

- Innenarchitektur & Bauherrschaft
Hörplätze im Grundriss festhalten.
Wo wird Musik gehört, wo gesprochen, wo ein Film gesehen? Sitzplätze, separat regelbare Bereiche und die gewünschte Oberfläche in den Grundriss eintragen.
- AV-Fachplanung & Elektroplanung
Vom Grundriss zum Kanalplan.
Jedem Lautsprecher seinen Verstärkerkanal zuordnen. Kabelwege, Quellen, Steuerung und den Platz für Verstärker festlegen. Modell und vorgesehenes DSP-Preset im Plan vermerken.
- Ausbau & Systemintegration
Den Einbau gemeinsam abnehmen.
Unterkonstruktion und Einbautiefe mit der Modellzeichnung abgleichen. Vor den Oberflächenarbeiten jeden Kanal hören und auf Klappern prüfen. Positionen und Leitungswege fotografieren.
- Malergewerk & Systemintegration
Oberfläche und Betrieb übergeben.
Den freigegebenen Oberflächenaufbau ausführen. Nach der Trocknung Hörprobe und Bedienung mit den späteren Nutzern durchgehen. Kanalplan, Einstellungen und Einbaufotos übergeben.
Unterlagen für
die Planung.
Vom ersten Gespräch mit dem Bauherrn bis zur Abstimmung mit dem ausführenden Gewerk.
Der cerasonar Katalog
Raumbeispiele, Systemkombinationen und Einbauzeichnungen zum Mitnehmen ins Projektgespräch.
Katalog öffnen · PDFSystem konfigurieren
Raum, Hörpegel und Basswunsch angeben. Der Systemplaner stellt eine anpassbare Komponentenliste zusammen.
Einbauanleitung auswählen
Modell und Wand- oder Deckenaufbau wählen und die passenden Montageschritte abrufen.
Datenblätter & Ausschreibungstexte
Im Sortiment das Modell öffnen. Die Planungsunterlagen stehen auf der jeweiligen Produktseite.

Probehören
in Worpswede.
Bringen Sie Musik mit, die Sie gut kennen. An zwei freistehenden Displays lässt sich hören, wie die unsichtbaren Lautsprecher Stimmen abbilden und was ein separater Subwoofer bei demselben Stück verändert.
Für die Vorführung gibt es Systeme mit 2525 fit, 4080 ultimate und 6280 reference pro. Bei ultimate und reference pro lässt sich der zusätzliche Bass mit dem passenden DSP-Preset vergleichen. Auch für den eigenen Showroom sind die Displays erhältlich.
